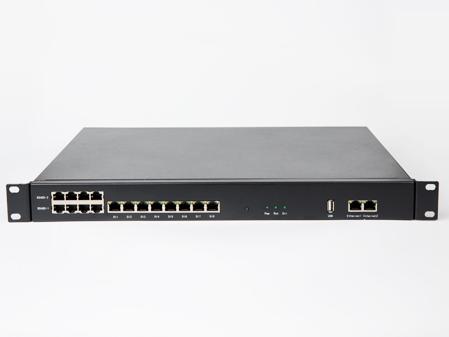

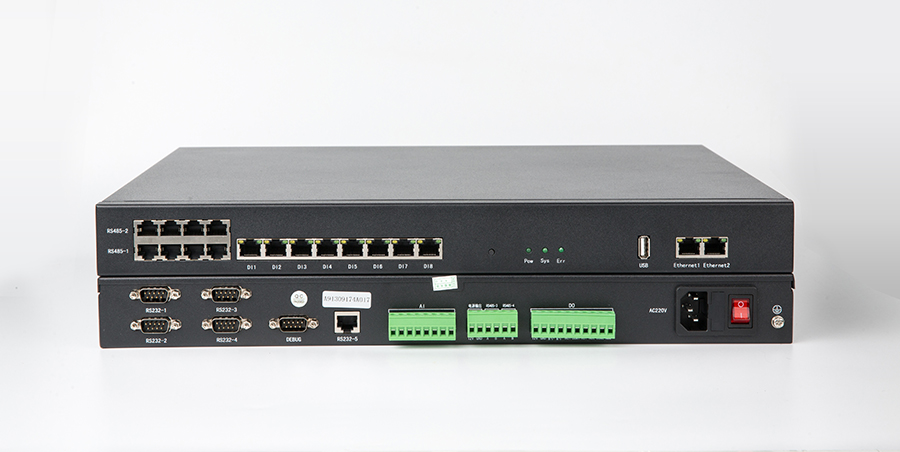

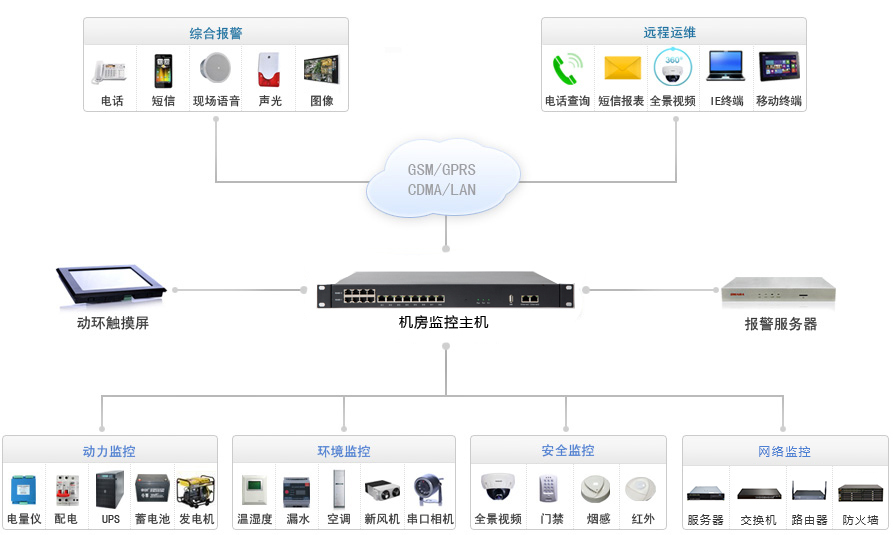

ZY-T系列是一款适应各种机房动力环境监控应用的高性能一体化嵌入式机房监控主机。系统基于低功耗的32位飞思卡尔工业级ARM嵌入式芯片,Linux操作系统,大容量存储器,提供便捷的嵌入式WEB服务,无需依赖网络、上位机软件即可完成供配电、UPS、蓄电池、温湿度、空调、漏水、新风机、烟感、消防、防雷、红外、门禁、视频、服务器、路由器、交换机等进行集中监控管理,通过短信、电话、邮件、声光、微信进行报警。主机为各种传感器提供工作电源,停电状态下能够使用内置的后备电源独立为主机和传感器提供电,可以直接使用IE浏览器进行监控管理,系统内建完善的TCP/IP功能,双网口设计可实现灵活组网或跨平台无缝集成。
适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业,专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的动力、环境、安全及网络的一体化监控而设计。
1、Linux操作系统
2、软硬件高度一体化
3、双电源配置
4、完美兼容99%第三方产品接入
5、支持云平台远程管理

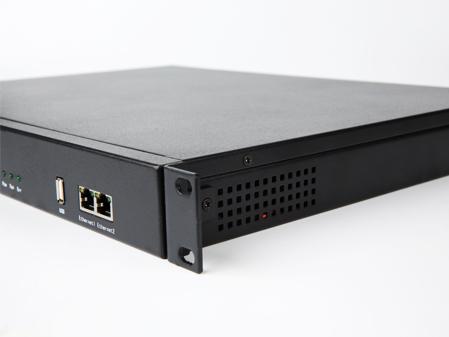

6、无风扇,超静音,双侧风道散热口
7、全金属机壳 防尘、防静电、抗干扰
8、ARM架构——飞思卡尔工业级芯片,稳定运行保障
9、接口丰富11路RS485、5路RS232、8路DI、4路AI、2路网络
10、Web后台——输入地址直接访问后台,拒绝复杂操作
11、短信交互、布防、撤防、报警确认、继电器控制

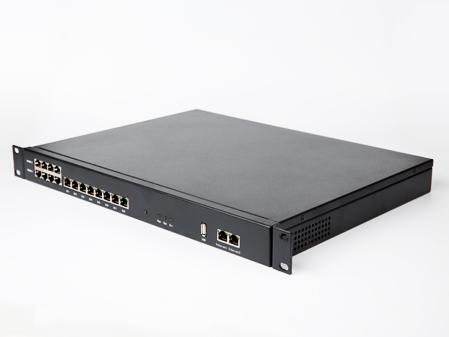

12、1U机架设计,前后可换向安装,适合各种机柜机箱
13、微信小程序,随时随地掌握机房健康状况
14、支持三大协议:B接口、IEC 61850、光芒104,无缝对接铁塔、铁路、电信、电力平台
规格型号 | ZY-T系列 | 串口相机 | 1路RS232接口,12伏供电 |
---|---|---|---|
系统架构 | ARM | 短信互动 | 报警确认、布防、撤防、继电器控制 |
操作系统 | Linux | 云平台 | 中移动OneNet物联网平台 |
监控软件 | 智慧机房平台软件V1.0 | 移动终端 | 微信小程序 |
内置服务 | WEB、FTP、TELNET、SOAP、 REST | USB接口 | 1路USB接口 |
内置协议 | B接口、IEC 61850、光芒104,支持电信、铁路、电力、铁塔平台 | 指示灯 | 3个指示灯,分别为电源指示、系统运行指示、系统故障指示 |
网络接口 | 2个10M/100M/1000M自适应,物理接口:RJ-45 | 输入电源 | 2路12VDC/1A 标准电源输出接口 |
RS485串口 | 8个RJ-45接口,带12V供电;2个标准工业接口 | 供电电源 | AC 220V,内置72W/30min后备锂电池电源可选 |
RS232串口 | 4个标准DB9接口;1个RJ-45接口,带12V供电 | 物理尺寸 | 433mm×320mm×26mm |
DI输入 | 8路光耦隔离开关量输入, RJ-45接口,带12V供电 | 工作环境 | 温度:-10至70℃ ;湿度:10%至95%(无凝结) |
AI输入 | 3路模拟量输入,支持电流输入0~20mA,电压输入0-5V量程可选 | 重量 | 2.5Kg |
DO输出 | 1路12VDC,2路继电器常开常闭输出 | 产品认证 | CE FCC ROHS |
触摸屏 | 4寸、8寸、10寸、15寸、21寸 | 产品选型 | ZY-T100、ZY-T300、ZY-T500 |

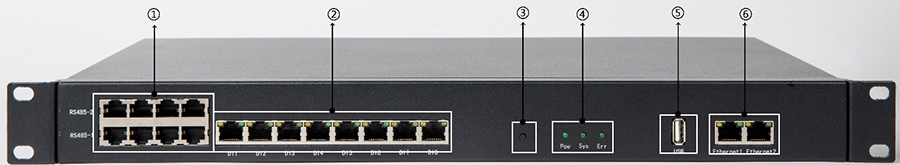

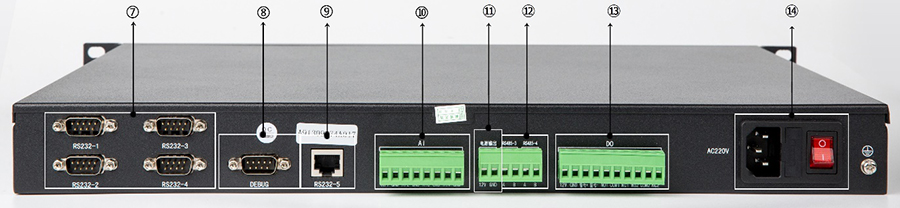

序号 | 名称 | 规格参数 | 序号 | 名称 | 规格参数 |
---|---|---|---|---|---|
① | RS485串口 | 8个RS485通讯接口,RJ-45,直流12V供电 | ⑧ | Debug | 串口调试接口 |
② | DI输入 | 8路光耦隔离开关量输入, RJ-45接口,直流12V供电 | ⑨ | RS232接口 | 1个RS232串口,RJ-45接口,带12V供电 |
③ | 重置按钮 | 重新启动 | ⑩ | AI输入 | 4路模拟量输入,支持电流输入0~20mA,电压输入0-5V量程可选 |
④ | 指示灯 | 3个指示灯,分别为电源指示、系统运行指示、系统故障指示 | ⑪ | 12V电源 | 1路12VDC供电端口 |
⑤ | USB接口 | 1路USB接口 | ⑫ | RS485串口 | 2路RS485串口 |
⑥ | 网络接口 | 2个10M/100M/1000M自适应,物理接口:RJ-45 | ⑬ | DO输出 | 1路12VDC、1路声光报警、2路继电器输出 |
⑦ | RS232串口 | 4个RS232串口,标准DB9接口 | ⑭ | AC电源及开关 | 交流220V电源供电输入 |
