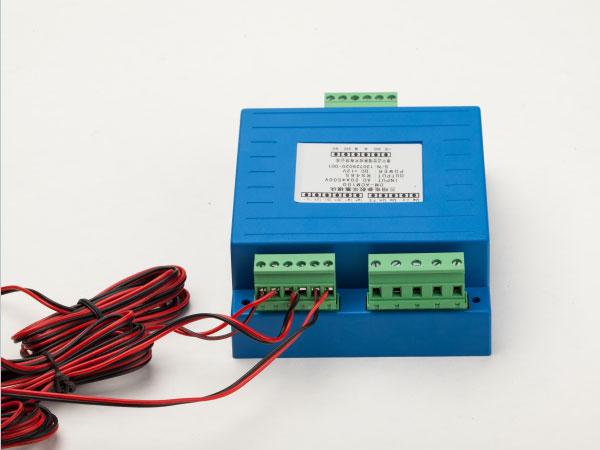

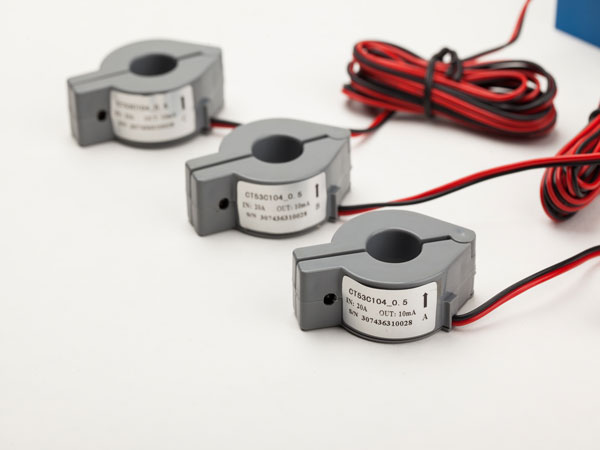

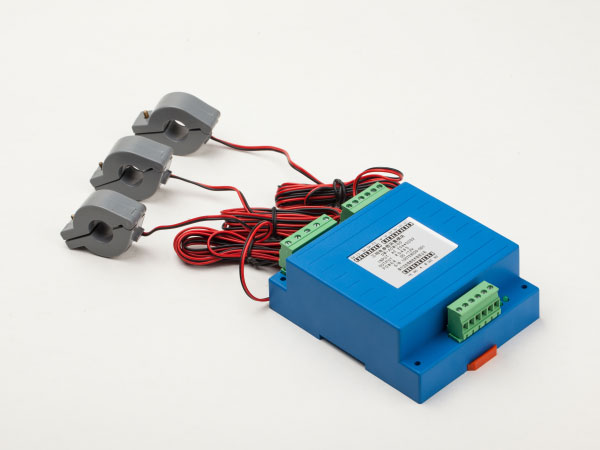

本产品采用电磁隔离原理、专业MCU控制器，隔离测量三相四线制电路的三相交流电压、三相电流、总有功功率、无功功率、功率因数、各单相功率、频率、正反向总有功电度等电参量电压，输出RS-485数字信号。本产品外置精密互感器直接测量高达1000A的电流，采用真有效值测量、全参数输出、具有极优的性价比。采用卡装式结构，体积小巧、安装方便，是电力参数采集行业的首选模块。

适用于政府、电力、军队、银行、电信、教育、医院、机场、铁路、工厂、酒店、仓库、交通等行业，专为计算机网络机房、通信机房、通信基站、电力基站、变电站、居民配电所、UPS机房、蓄电池组机房、户外机柜、无人值守现场、仓库等场景的三相电能计量与监测。

• 1、带ESD保护电路的RS-485通信接口

• 2、带LED指示工作状态，便于现场安装调试

• 3、超小外形118×36×59mm，体积小，安装方便

• 4、低功耗设计，典型工作电流（24V电源）小于10mA

• 5、可配置的实时数据更新周期，方便应用于各种测量要求

• 6、采用专用测量芯片，交流真有效值测量方式，测量精度高

• 7、高隔离电压，采用微型精密互感器隔离与光电隔离，耐压达DC2500V

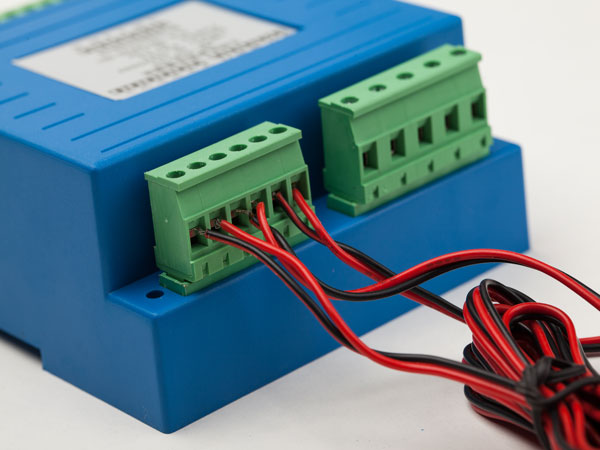

• 8、35mm 标准DIN导轨安装，插拔式端子接线，方便现场安装布线

• 9、宽工作电压DC10～30V，并具防接反保护功能，接反电源不会损坏模块；

• 10、采集三相电参量，包括电压、电流、功率、电能等19个电参量，信息全

• 11、采用工业级芯片，内置看门狗，并具有完善的防雷抗干扰措施，保证可靠性

• 12、通信规约采用标准Modbus-RTU方式（可选DLT645规约），兼容性好，方便编程

•

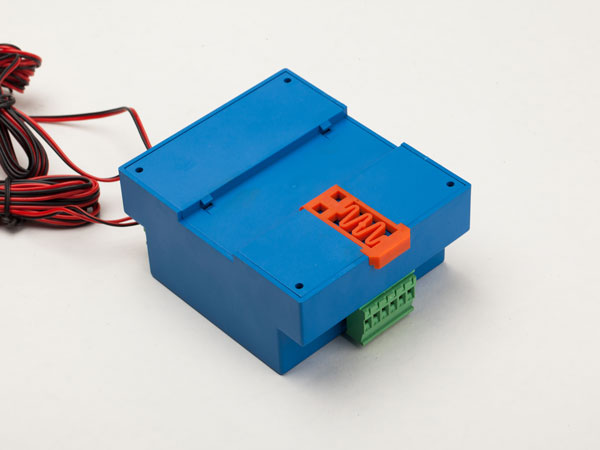

• 安装：采用35mm 标准DIN导轨安装，固定导轨后，将模块卡入导轨即可

•

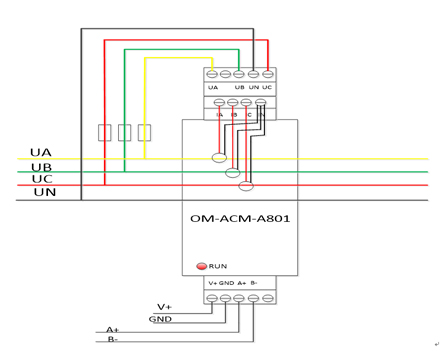

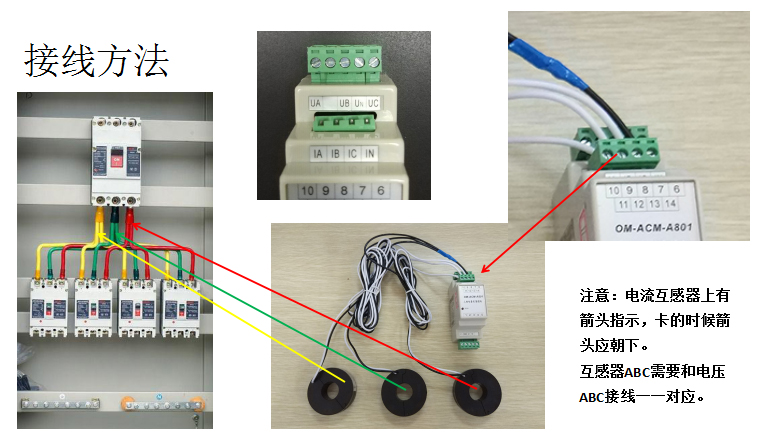

• 典型接线，支持多种不同的信号连接方式

•

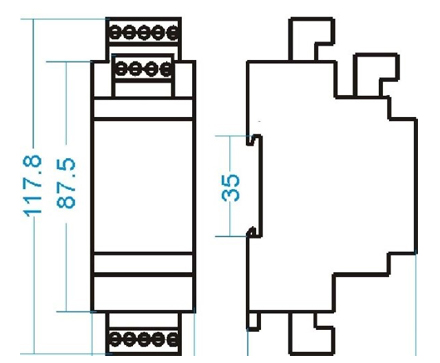

• 安装指导图

接线前要确保断开所有信号源，避免发生危险及损坏设备。检查确认接线无误后，再接通电源测试。

接通电源后，通讯端子A+与B-间的LED运行指示灯会根据设置的数据更新速率同步闪烁，通讯时会变速闪烁。

产品出厂时，均设置为默认配置：地址1号、波特率9600bps、数据格式“n,8,1”、数据更新速率为600ms、变比为1；
